Назначение

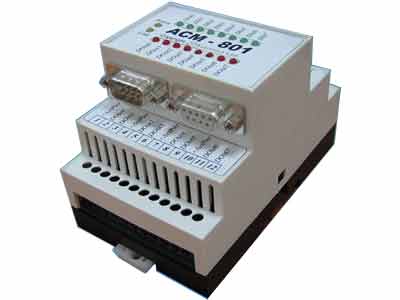

Контроллер ACM -801 представляет собой устройство, предназначенное для построения систем автоматического управления различного уровня сложности. В сети « dyn - master » ACM -801 может функционировать как в режиме « slave », так и в режиме « master », что позволяет организовывать в многоуровневых системах автоматического управления как вертикальные (межуровневые), так и горизонтальные (в пределах уровня) связи, а так же обеспечивает возможность каскадирования контроллеров.
Спецификация
Внутренняя конфигурация
Ядро: AVR (до 14.7млн. оп/сек)
Память программ: 64 K , энергонезависимая FLASH
Память данных: 512 K SRAM + 2 K EEPROM (энергонезависимая)
Входы/выходы
Количество аналоговых/дискретных входов (переключаемых) – 8
Измеряемые аналоговые сигналы (гальванически отвязаны от питающего напряжения и канала RS -485
• напряжения: 0-2.5 V , 0-5 V , 0-10 V
• токи: 0-5 mA , 0-10 mA , 0-20 mA
• разрядность АЦП : 10
Дискретные входы (с оптической развязкой):
• сигнал логического 0: -27÷+2.0 V
• сигнал логической 1: +2.5÷+27 V
Количество дискретных выходов (верхний ключ с гальванической развязкой) - 8:
• коммутируемые напряжения: 0÷50 V
• максимальный коммутируемый ток: 3 A
Тип дискретных выходов: реле
Количество дискретных выходов – 6
• коммутируемые напряжения: 0-240VAC
• максимальный коммутируемый ток: 5A
Канал информационного обмена
Интерфейс RS -485 « dyn - master » с гальванической развязкой
Возможность подключения внутреннего резистора оконечной нагрузки (120 Ом)
Программируемая скорость обмена 300÷921600 бод
Максимальная длина линии интерфейса без использования повторителей 1200 м
Питание
Напряжение питания: ~85 - 265 VAC
Потребляемая мощность: не более 3,5 W
Условия эксплуатации
Диапазон рабочих температур: -25..+80 °С
Относительная влажность: не более 95%
Монтаж на стену или 35 мм DIN -рейку
|
