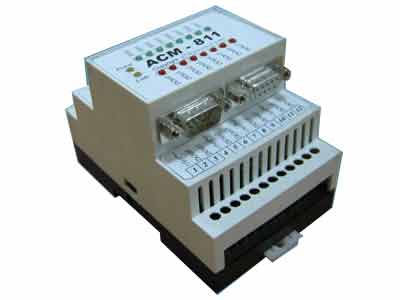

ACM - 811               PDF-версия документа

Контроллер промышленный универсальный

Функциональные возможности

  • Встроенная микрооперационная система
  • Канал информационного обмена RS -485 (300÷921600 бод)
  • Поддержка горизонтальных связей в режиме « dyn - master»
  • Дистанционное программирование по RS-485
  • Загрузка до 32-х пользовательских программ
  • Индикация питания и состояния сигналов входов / выходов
  • Работа в многоточечных линиях (до 256 устройств)


Назначение

Контроллер ACM -811 представляет собой устройство, предназначенное для построения систем автоматического управления различного уровня сложности. В сети « dyn - master » ACM -811 может функционировать как в режиме « slave », так и в режиме « master », что позволяет организовывать в многоуровневых системах автоматического управления как вертикальные (межуровневые), так и горизонтальные (в пределах уровня) связи, а так же обеспечивает возможность каскадирования контроллеров.

Спецификация

Внутренняя конфигурация

Ядро: AVR (до 14.7млн. оп/сек)
Память программ: 128 K , энергонезависимая FLASH
Память данных: 512 K SRAM + 4 K EEPROM (энергонезависимая)

Входы/выходы

Количество аналоговых/дискретных входов (переключаемых) – 8
Измеряемые аналоговые сигналы (гальванически отвязаны от питающего напряжения и канала RS -485)

•  напряжения: 0-2.5 V , 0-5 V , 0-10 V
•  токи: 0-5 mA , 0-10 mA , 0-20 mA
•  разрядность АЦП : 10

Дискретные входы (с оптической развязкой):

•  сигнал логического 0: -27÷+2.0 V
•  сигнал логической 1: +2.5÷+27 V

Количество дискретных выходов (верхний ключ с гальванической развязкой) - 8:

•  коммутируемые напряжения: 0÷50 V
•  максимальный коммутируемый ток: 3 A

Канал информационного обмена

Интерфейс RS -485 « dyn - master » с гальванической развязкой
Возможность подключения внутреннего резистора оконечной нагрузки (120 Ом) >
Программируемая скорость обмена 300÷921600 бод
Максимальная длина линии интерфейса без использования повторителей 1200 м

Питание

Напряжение питания: 9 ÷30 V
Защита от перемены полярности питания
Потребляемая мощность: не более 1 W (без учета нагрузки в линии связи RS -485)

Условия эксплуатации

Диапазон рабочих температур: -25..+80 °С
Относительная влажность: не более 95%
Монтаж на стену или 35 мм DIN -рейку
